PENTAX MS-5赤道儀専用 高精度ハイブリッド式回転架台　特注製作品PKカラー仕上げ

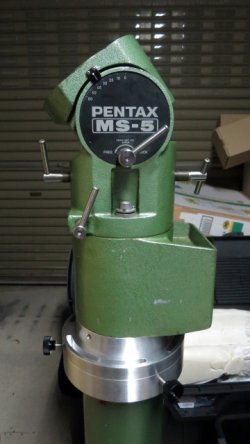

搭載重量が50kgを想定して新たに製作したPENTAX MS-5用の回転架台です。通常の回転機能をさらに滑らかにする為に大きなサイズのスラストベアリングを入れてあります。画像は機械加工が終わった状態になっていますが、この後アルマイト処理をした上で塗装部をサンドブラスターで剥離処理をしてからペンタックスハンマートーンカラーで焼き付け塗装をして仕上がります。

回転がスムーズで小指１本だけで20kg以上の架台が動きます。寸法的に上下部品のはめ込みを厳しく作っているので、赤道儀を外す際には、回転架台をピラー部に残した状態で着脱を行なってください。その部分は緩く作っているので慣れれば暗いところでも出来ると思います。ネジ３本を着脱しながらなので面倒かもしれませんが、それも慣れの問題ですのでいいでしょう。

回転等の固定は、サイドにある3箇所のクランプネジで可能ですが、さらに上部から３本のM8キャップボルトを締める事でピラーと完全に一体になります。
３箇所のクランプと１カ所のM8ボルトだけでも十分固定できます。この部分をL型クランプに変える事で工具レスで固定できます。
